Un médaillon avec Draw

vendredi 30 septembre 2016, par ID

Pour tout dire, à l’origine de cet article, une demande d’aide sur la liste users de LibreOffice. Bref, l’idée était de savoir comment faire une découpe dans cette application de la suite que j’utilise assez peu à vrai dire. Il faut dire qu’utiliser Draw quand on travaille avec Inkscape demande une certaine gymnastique mentale, notamment ici.

 Point de départ et résultat

Donc l’idée est de partir de ce genre d’image :

Tour Eiffel rouge avec strass
Le point de départ : une tour Eiffel rouge à strass sur fond bleu.

Pour arriver à ce résultat :

Miniature de tour Eiffel en ovale
La tour Eiffel rouge dans un ovale découpé.

Avec Inkscape, on dessine la forme et on élimine tout ce qui n’est pas dans la forme. Avec Draw on fait l’inverse !

 Le processus dans Draw

On commence par Insérer une image dans Draw.

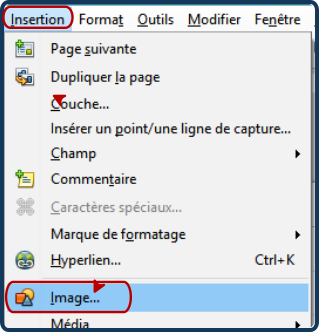

Insérer une image dans Draw
Insertion d’une image à partir du menu du même nom.

Ensuite, on dessine la forme, ici un ovale. Pour être sûr qu’elle cadre bien le motif avec mettre en médaillon, le plus simple consiste à la dessiner sur l’image. [1]

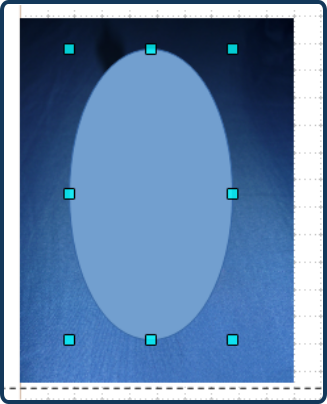

Un ovale sur une photo
Dessiner l’ovale sur la photo pour que la future découpe soit aux bonnes dimensions.

Ailleurs sur la feuille, ou sur une autre page, dessiner une forme quadrangulaire d’une taille au moins égale à celle de la photo, que l’on aura pu rogner au préalable d’ailleurs. Poser la forme à découper dessus. Sélectionner les deux formes et les centrer l’une par rapport à l’autre : clic droit Aligner.

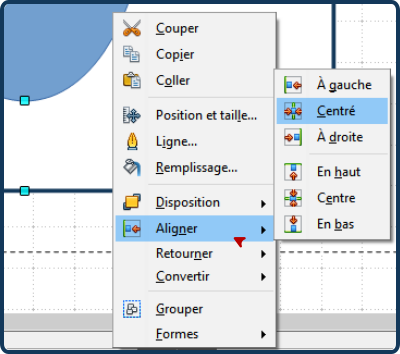

Draw : alignement des objets.
Les deux objets doivent sélectionnées pour pouvoir les aligner l’un par rapport à l’autre.

Les deux objets étant toujours sélectionnés, aller dans le menu Modifier, descendre sur Forme et choisir Soustraire.

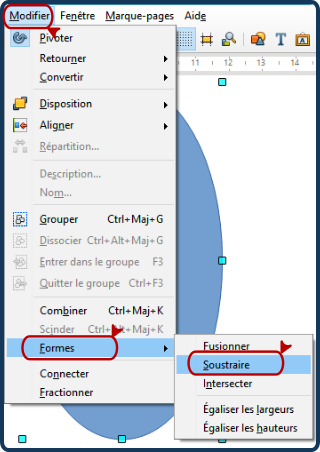

Modification de forme dans Draw
Pour découper, il faut soustraire la forme.

L’ovale est proprement évidé. Il reste deux étapes à passer.

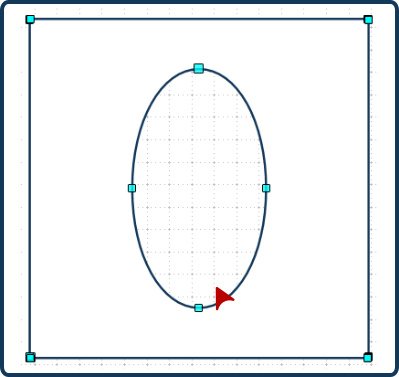

Résultat de la soustraction
Une forme proprement découpée.

Poser la forme obtenue sur l’image, au besoin, utiliser les fonctionnalités d’alignement comme ci-dessus.

Miniature de tour Eiffel en ovale
La tour Eiffel rouge dans un ovale découpé.

Il ne reste plus qu’à sélectionner le tout, éventuellement grouper les deux objets (clic droit et grouper) et à Exporter l’image au format png ou jpg.

Elle est pas belle la vie ?


Pour compléter : Découper des objets dans Inkscape


[1J’aurais dû effectivement avoir une forme sans remplissage, mais passons.
